維基HY系列高頻三相UPS電源

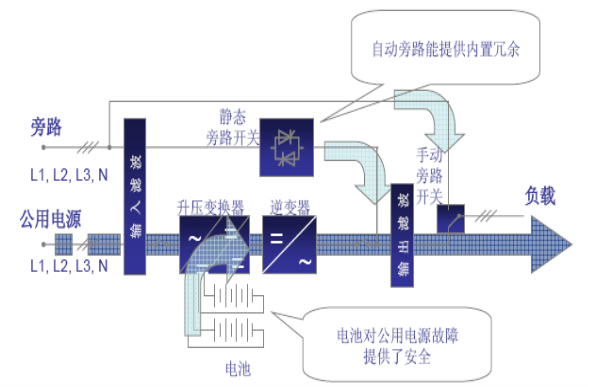

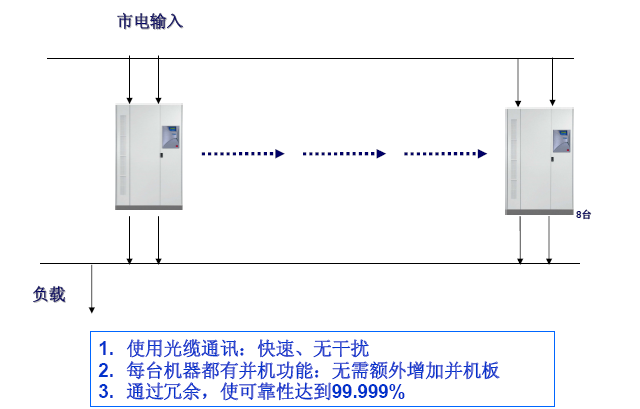

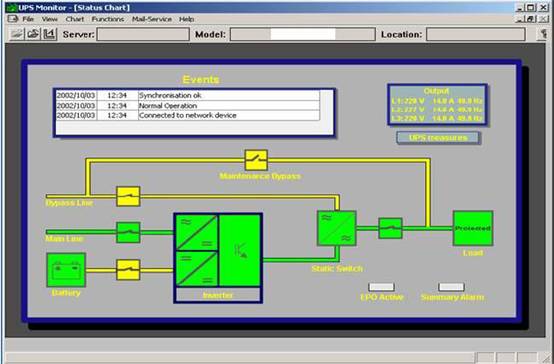

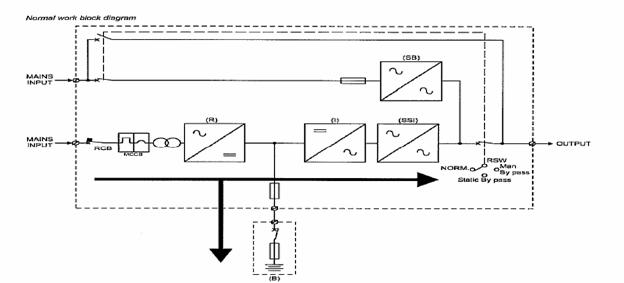

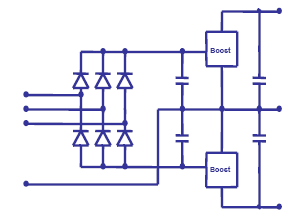

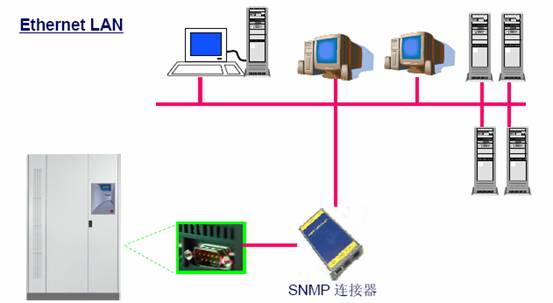

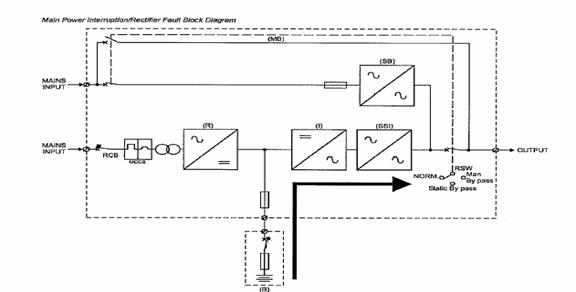

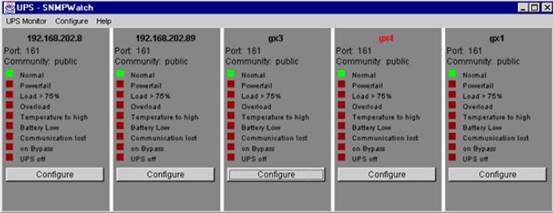

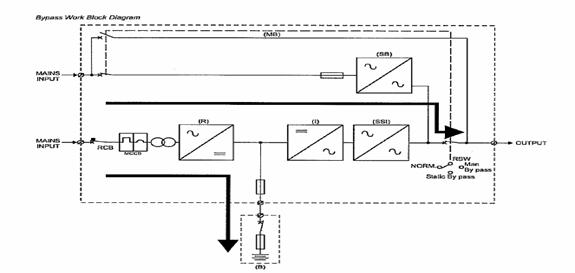

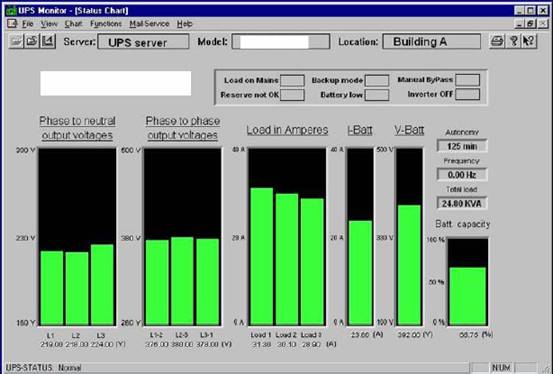

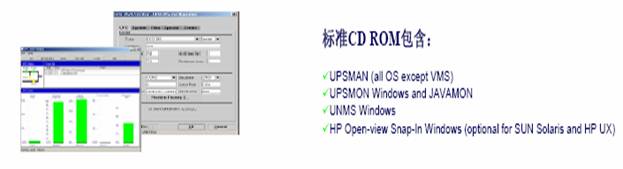

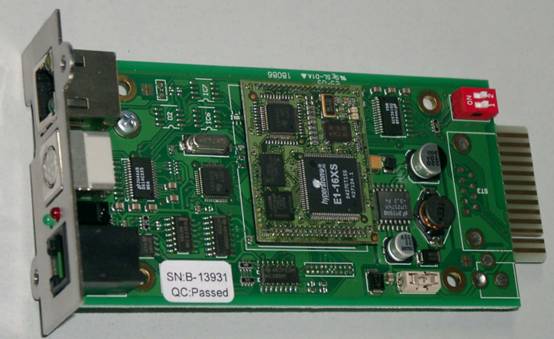

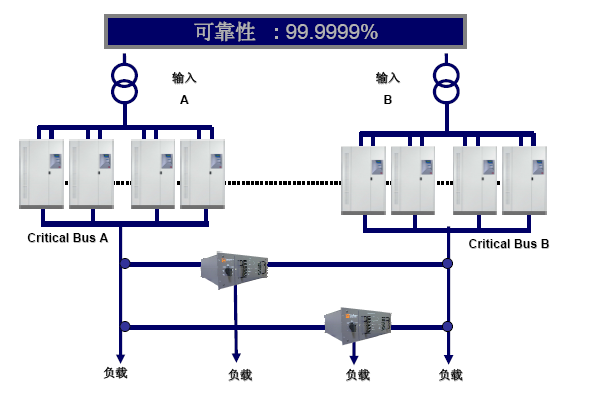

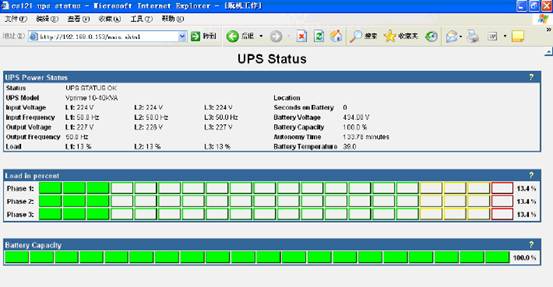

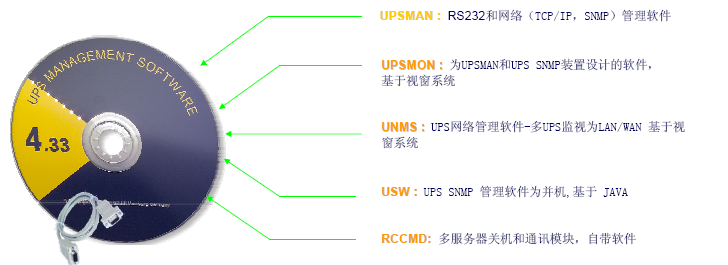

功率范圍： 10KVA-400KVA 三進三出 適用領域：政府、金融、通信、保險、鐵路、醫療、工礦、企業等行業，為中大型數據中心、網絡機房、 自動化控制、智能及關鍵設備等提供電源保護。 性能特點： 在線雙變換設計 雙變換設計將輸出電源與所有輸入電源完全隔離開，并提供經調整處理的，理想的正弦波輸出，為客戶提供高質量的電源保護。 IGBT逆變技術 IGBT高頻脈寬調制技術（PWM）相結合，降低系統噪音及電力損失，確?？蛻裟茉诟鞣N工作負荷狀態下獲得高品質電壓輸出及最高的效益。 輸入電壓范圍寬廣（300～480Vac），適應供電環境惡劣的大部分地區使用，降低電池的放電次數及損耗，延長電池使用壽命。 允許三相負載100％不平衡 逆變器采用三相獨立控制電路，可根據負載電流大小，功率因數和電壓反饋自動調整每相電壓，故可承受100%不平衡負載（即允許三相中的某一相帶滿載，而其它兩相為空載）。 冷啟動、自啟動功能 UPS加裝特殊的限流電器，在無市電狀態下，可直接用電池組啟動UPS，滿足應急需要，在電池放電到欠壓保護后，市電恢復時可以自動啟動UPS，具有無人職守功能。 多達8臺冗余并機功能 各UPS并聯單元自主獨立，無需固定主從的區分，不但可以擴大供電容量且提高系統的可靠度與UPS故障清楚能力。在幾臺并聯的U PS中,如果一臺UPS出現故障,該U PS自動切斷輸出,此時負載由剩下的U PS來提供電源。 高速DSP數字信號處理控制 UPS的逆變控制、相位同步、輸入整流控制、邏輯控制等全部DSP數字控制，精確度高、速度快、整機綜合性能好。 緊湊的組合結構 機柜選料精良、工藝成熟，具有結構強度高和外形流暢的特點，適合多機并排擺放，安裝方便，整潔大方。人性化的前端維護設計，節省空間。 手動維護旁路設計 設計手動維護旁路通道，保證機器在維修時仍可對負載進行不間斷供電，提高系統可靠性和可維護性。 智能電池管理技術 智能化電池管理系統，能根據負載大小自動調節電池放電終止電壓，避免固定設置導致的電池過度放電，特別是長時間小電流放電導致的電池過度深放電而損壞電池。 通過功計算機遠程監控，用戶可方便地在不關機狀態下預設電池定期檢測，測定電池容量和放電時間，并能實現遙控關機。 人性化操作界面 智能型微處理器控制的LCD顯示，可讓使用者明確了解UPS運作模式整體狀況，正確操作，確實管理及維護，可以儲存多達200條UPS運行歷史記錄。 UPS內部結構拓撲圖 輸入PFC 每臺UPS均帶有輸入功率因數較準（PFC）無需增大配電電纜 以30KVA PFC=0.96 效率=0.92為例：UPS消耗電流39A/相 實際輸入電流39/0.96=40.6A /相 只需使用16mm²電纜線即可 電源管理軟件 l UPS電池耗盡簽，對服務器的有序關機 l 收集記錄各類指定數據并可以對用戶指定的UPS運行參數進行變化趨勢分析 l 通過計算機遠程監控，用戶可方便地在不關機狀態下預設電池定期檢測，測定電池容量和放電時間，并能實現遙控關機 l 設有中文操作界面 l 遠端PC機具有主機顯示面板上所具有的功能，能儲存、顯示和打印UPS所發生的故障和報警 SNMP網絡適配卡 l SNMP通訊板允許UPS的數據直接上網，滿足網絡監控的要求 l 支持TCP/IP協議，用于遠程網絡監控 l 直接通過Web頁面設置 l 可以顯示多臺UPS的狀態 單機工作原理及運行模式 維基HY系列UPS包含四種基本供電模式，使負載在任何狀況下，皆可獲得穩定高品質之電源，其供電模式敘述如下： A、正常供電模式 在正常供電模式下，交流電是由輸入端經開關送入整流器，整流器將交流電源整流為直流電源后輸出，供給電池充電，并供給逆變器準備供應給負載，逆變器將直流電源轉化為交流電源，并同時做濾波工作，使電源輸入靜態開關前變成為穩定無噪聲之交流電源，繼而通過靜態開關后直接供應給負載。(如圖1) 圖1 正常供電模式狀態圖 B、 電池供電模式 交流市電無法正常供應電力時，例如:電壓不穩定、突波、跳電或電力中斷等電力異?，F象，UPS會自動由正常供電模式轉態到電池供電模式。此時直流電力由電池提供，經由逆變器轉化為交流電源，再經由靜態開關供給負載，在轉態期間其輸出電壓無變化。(如圖2) 圖2 電池供電模式狀態圖 C、 備用電源供電模式 并機功能： 1、實現增容和冗余的并聯連接 2、具有靜態轉換開關的冗余配置 當逆變器遇到異常情況，如（1）溫度過高（2）超載時間過長（3）輸出短路（4）輸出、DC BUS電壓異常（5）電池放電終止(雙回路)時，逆變器會自動保護鎖機，如此時UPS偵測備用電源供應正常，則UPS會自動轉態備用電源供電模式，使負載供電不會中斷。當逆變器異常狀況排除后，UPS會自動從備用電源供電模式轉態回正常供電模式。(見圖3) 圖3 備用電源供電模式狀態圖 D、 維護旁路模式 在UPS需保養或維修時，此時在確定備用電源供電正常下，可用人工方式將其供電模式轉態到維護旁路供電模式，在此供電狀態下，可將UPS內部電源完全切除，此時UPS主機內并無電源，以保障維護人員安全，且對負載供電正常。(如圖4) 圖4 維護旁路模式狀態圖 技術參數： 型號 HY HY HY HY HY HY HY HY HY HY HY HY HY HY HY 標稱容（功 率因數＝0.8） 10 15 20 25 30 40 60 80 100 120 160 200 250 300 400 輸入特性 輸入電壓 380VAC 三相五線制 輸入電壓范圍 300-480Vac(330-480Vac滿載） 輸入頻率 50/60Hz 輸入頻率范圍 40－70Hz 輸入功率因數 0.95 軟啟動時間 10ms 直流特性 電池電壓 384Vdc 480Vdc 528Vdc 電池數量 32節 40節 44節 最大放電電流（A) 27.7 41.6 54.9 68.6 82.4 108.6 163 215 267 260 346 433 541 583 777 充電電流設置范圍 1-3-5-7A 5-30A 10－50A 輸出特性 輸出電壓 380VAC±1% 三相五線制 輸出頻率 50/60Hz±0.005%（電池供電）；旁路同步范圍±1%，±4%用戶可選 輸出電壓諧波 線性負載＜3%;非線性負載＜5% 峰值因數 3:01 輸出波形 正弦波 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
